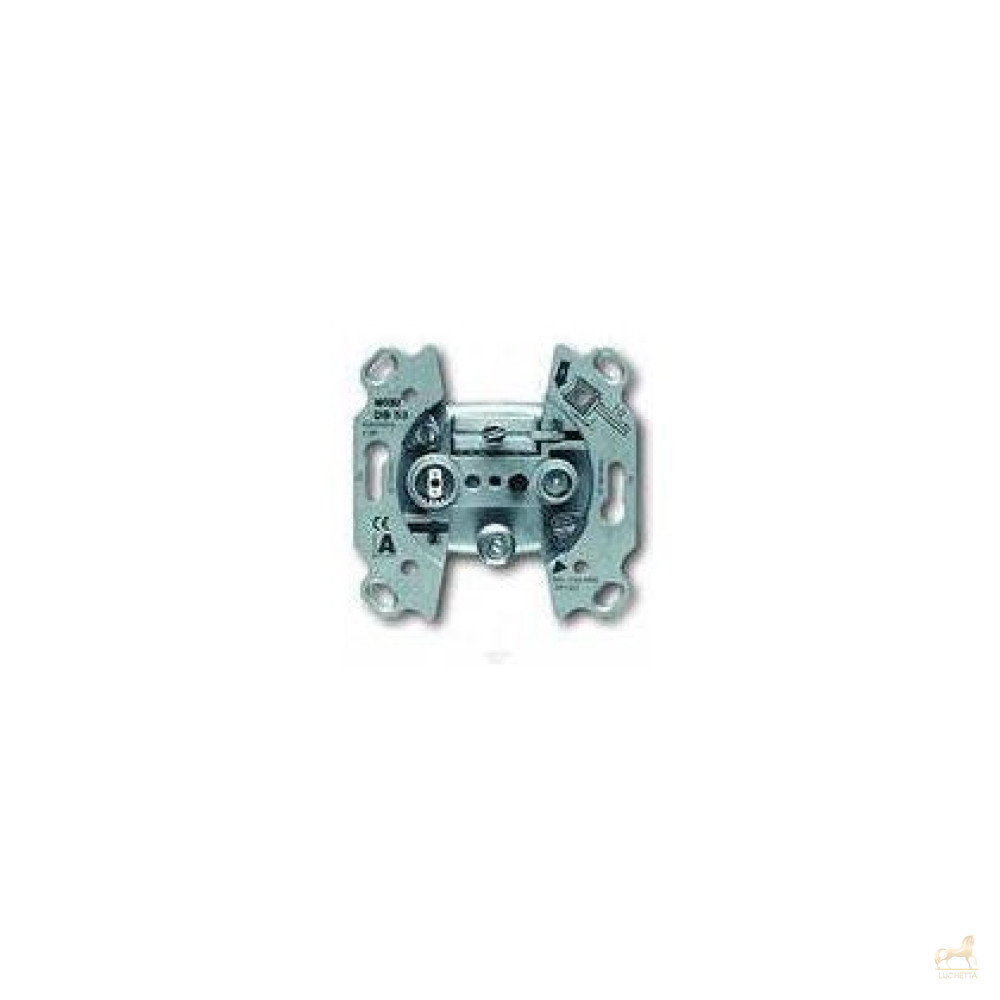

Механизм TV-FM-SAT розетки оконечной ABB

ABB Мех Розетка TV-FM-SAT оконечная

Розетка TV-FM-SAT оконечная ABB предназначена для подсоединения телевизионного кабеля.
Розетка TV-FM-SAT распределяет сигнал, приходящий по одному кабелю на три выходных коннектора 9,5mm. На TV выход (male) подается сигнал в диапазоне частот 47-862MHz - для подключения телеприемника. На FM выход (female) подается сигнал в диапазоне частот 87-108MHz - для подключения радиоприемника. На SAT выход (F) подается сигнал в диапазоне частот 950-2150MHz
Розетка TV-FM-SAT оконечная может быть использованна при схеме подключения типа "звезда" когда каждая TV розетка подключается напрямую к TV сплиттеру или при шлейфовом монтаже замыкая цепь из одной или нескольких проходных TV розеток.
Спецификация
Производитель ABB (Германия)
Для серий Basic 55, Impuls
Артикул: 0230-0-0384
Рабочие частоты FM - 87-108MHz, TV - 47-862MHz, SAT - 950-2150MHz
Тип коннектора TV - Male 9.5mm, FM - Female 9.5mm, SAT - F
Установочные коробки Диаметр 60мм., глубина 40мм.
Монтаж механизма Под винт и распорные лапки
Клеммы Под винт
